Assembly를 패치하기 위해 어떻게 기계어를 정확히 사용할 수 있는가?#

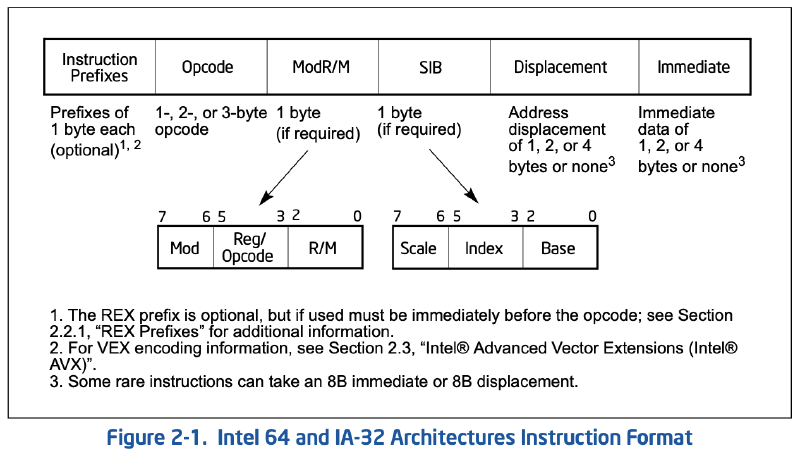

- 인텔 기계어의 기본적인 구조
- Instruction Prefixes: Group 1~4로 구분되며, 각각 사용가능한 prefix 코드가 존재함
- Opcode: 명령어
- ModR/M: Opcode 명령어 뒤에 나오는 Operand가 어떤 유형인지 정의한다
- Mod: 8개 레지스터와 24개 addressing mode를 정의
00: Displacement가 없는 메모리 모드01: 8bit Displacement(+disp8) 메모리 모드10: 32bit Displacement(+disp32) 메모리 모드11: 레지스터 모드
- Reg/Opcode: 레지스터 수 또는 3비트 이상의 Opcode 정보를 명시
- R/M: 레지스터를 operand로 명시하거나 addressing mode를 인코딩하기 위해 Mod 필드와 결합해서 동작함
- Mod: 8개 레지스터와 24개 addressing mode를 정의
- SIB
- scale: scale factor를 정의
- index: index 레지스터의 레지스터 숫자를 정의
- base: base 레지스터의 레지스터 숫자를 정의
- Displacement: 명령어가 immediate operand를 사용할 경우, operand는 항상 displacement bytes를 사용함(1,2,4바이트)
- Immediate: 명령어가 immediate operand를 사용할 경우, operand는 항상 displacement bytes를 사용함(1,2,4바이트)
MOV 명령어 예제#

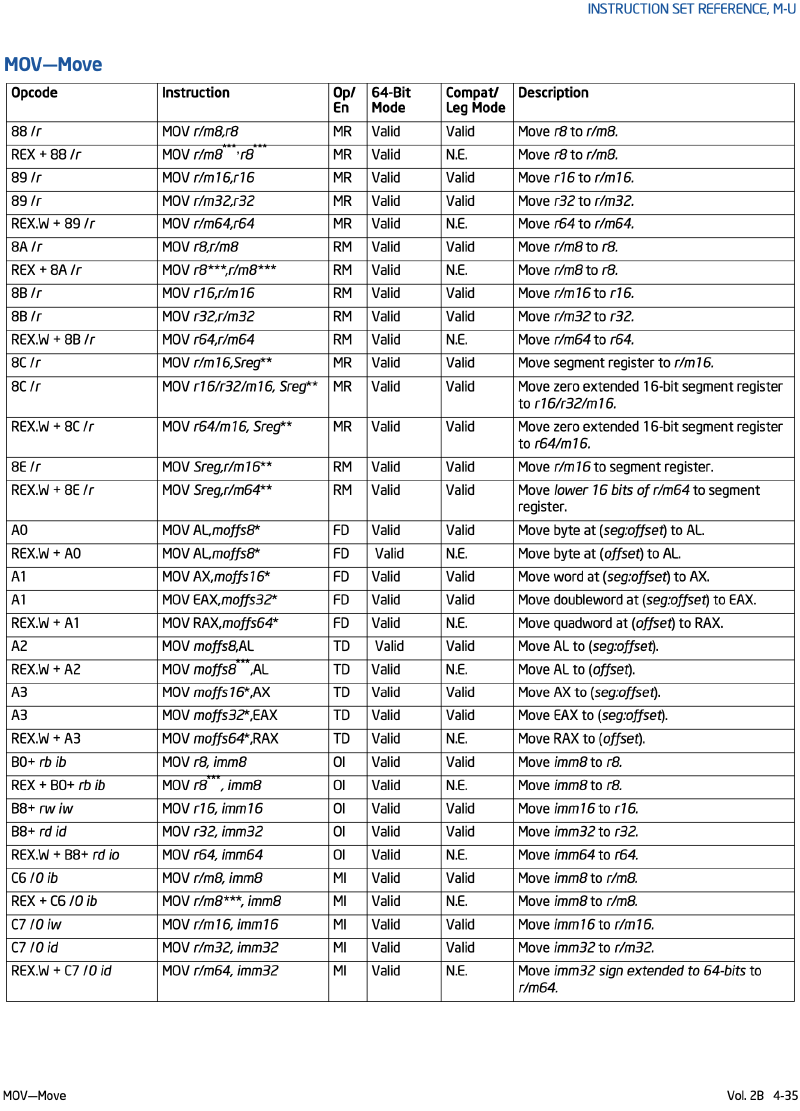

위의 MOV 테이블을 참고했을때, 만약 mov ebx, 255의 instruction을 수행하려면, opcode는 B8+ rd id를 사용해야 한다.
주의할 점으로, 1011 1000(B8)은 EAX 기준이기 때문에, EBX에 대한 mov 명령어는 1011 1011(BB)가 된다.
EBX는 EAX로부터 +3을 적용해야 한다. 왜냐하면, 레지스터는 EAX → ECX → EDX → EBX 순이기 때문이다.

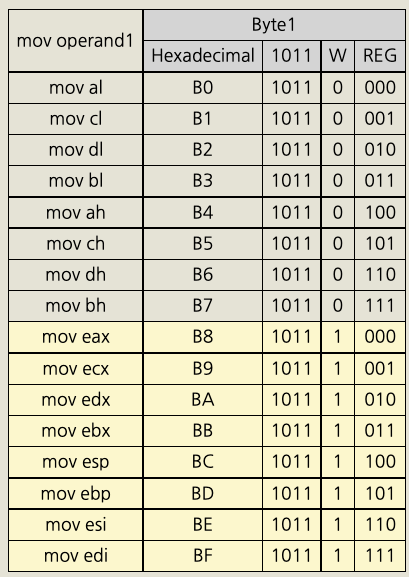

위의 테이블을 단순 참조하지 않고 조금 더 상세하게 내부 구조를 보면, register에 immediate 값을 넣는 instruction format은 아래와 같다.
| 1011 W REG | DATA1 | DATA2 | DATA3 | DATA4 | → 5Bytes
- W: REG의 레지스터 유형(W=1, 32bit register)
예를 들어 EAX는 32bit 레지스터(W=1)이고, 첫번째 레지스터(REG=000)이므로 Opcode는 1011 1000 = B8이 된다.
우리가 타겟으로 하는 EBX의 경우, 32bit 레지스터(W=1)이고, 세번째 레지스터(REG=011)이므로 Opcode는 1011 1011(BB)가 된다.
따라서, mov ebx, 0xFF는 다음과 같이 표현한다.
10111011 11111111 00000000 00000000 00000000 (BB FF 00 00 00)
4바이트로 채워줘야 하는 이유는 operand를 4바이트 쓰기로 W=1에서 정의했기 때문이다.(10111011)
참고로 operand는 little endian이므로, 0x01020304를 넣으려면 10111011 00000100 00000011 00000010 00000001 (BB 04 03 02 01)로 넣어야 한다.
(추가) MOV r/m32, r32 형식#
mov r/m32, r32 또는 mov r32, r/m32와 같은 경우 instruction format은 아래와 같다.
| 100010 D W | Mod REG R/M | Disp1 | Disp2 | Disp3 | Disp4 | → 6 Bytes

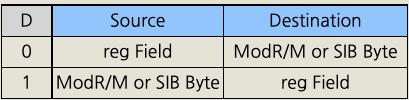

- D: REG가 가리키는 레지스터의 방향
- D=0: 레지스터로부터 데이터를 읽음
- D=1: 레지스터에 값을 넣음
- W: 레지스터의 형태
- W=0: 8bit register
- W=1: 32bit register
